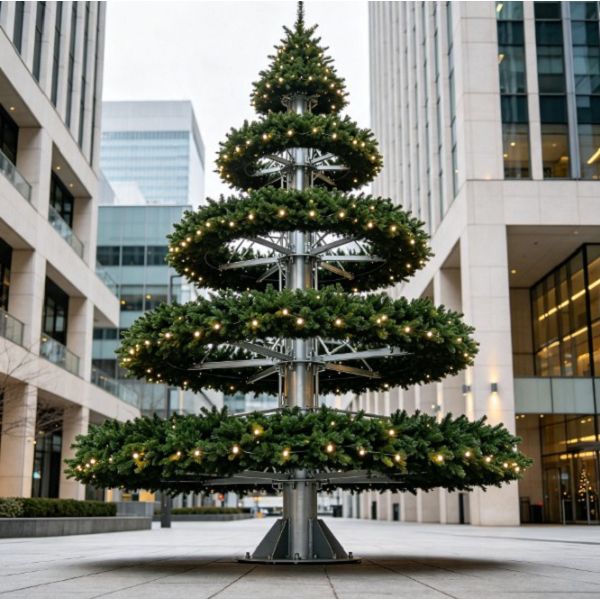

Эта модульная штабелируемая рождественская елка, спроектированная для крупномасштабных-публичных архитектурных экспозиций, использует прогрессивную многоярусную кольцевую структуру, которая позволяет независимым секциям последовательно вкладываться в центральную-несущую стальную мачту, что резко сокращает-время установки на месте и-объем складских услуг в межсезонье.
Основные структурные особенности
Основные структурные особенности
Вложенное хранилище:Конические ярусы разделяются на плоские-уплотнительные кольца, которые вставляются друг в друга, что позволяет сократить логистику возврата и объем складских помещений до 60 %.
Градиентное масштабирование:Каждый уровень имеет рассчитанный геометрический градиент, позволяющий поддерживать точный угол конуса без провисания конструкции.
Инструмент-Бесплатное выравнивание:Прецизионные-прорезные-и-штыревые соединения автоматически выравнивают модули при опускании, что исключает измерение угла вручную.
Интегрированное структурное ядро
Тяжелая-мачта:В центральной вертикальной колонне используются толстостенные-конструкционные стальные трубы, предназначенные для того, чтобы выдерживать разнонаправленные ветровые нагрузки на открытых площадях под открытым небом.
Загрузка-Дистрибьюторской базы:Сварные стальные опорные пластины выносных опор равномерно передают собственный вес и динамический сдвиг ветра на землю без необходимости использования болтов для крепления к полу.
Блокировка-против вращения:Механические установочные-винты и гравитационные-фиксирующие штифты предотвращают независимое вращение ярусов, вызванное сквозняками в системе отопления, вентиляции и кондиционирования воздуха или порывами ветра на улице.
Проектирование быстрого развертывания
Снижение требований к экипажу:Конфигурация длиной 9-метров требует сборочной бригады из 3 человек вместо бригады монтажников из 6 человек, управляемой вставными модульными сегментами.
Предварительно-проводная шина питания:Вертикальные каналы распределения электроэнергии проходят через центральную колонну с помощью магистральных кабелей типа «подключай-и-», что позволяет избежать запутанных внешних линий.
Вилочный погрузчик-Готовая база:Встроенные подъемные карманы на фундаментном шасси позволяют безопасно перемещать полностью собранный нижний ярус с помощью стандартной складской техники.
Технические характеристики
|
Технические параметры |
Стандарт спецификации |
|
Доступные высоты |
6 м, 9 м, 12 м, 15 м (по индивидуальному заказу до 25 м) |
|
Базовые диаметры |
От 2,8 м (высота 6 м) до 6,5 м (высота 15 м) |
|
Материал рамы |
Конструкционная углеродистая сталь Q235B / Q355B |
|
Толщина стенки мачты |
Структурный допуск от 4 до 8 мм. |
|
Материал листвы |
100% смесь ПВХ и ПЭ первичного качества |
|
Огнестойкость |
Сертификат NFPA 701, DIN 4102-B1. |
|
Сопротивление Ветру |
Устойчивая ветровая нагрузка до 24 м/с |
|
Электрический вход |
110–240 В переменного тока (внутренняя шина 24 В постоянного тока) |
|
Защита от проникновения |
Жгуты и светодиоды со степенью защиты IP65 для наружного применения- |
Коммерческие приложения
Атриумы торгового центра:Максимально увеличивает вертикальное воздушное пространство в многоуровневых торговых центрах, сохраняя при этом пешеходные дорожки на уровне земли-беспрепятственными.
Муниципальные городские площади:Выдерживает суровые зимние погодные условия в открытых общественных зонах и выдерживает высокую плотность потока зрителей.
Вестибюли отеля и гостиничный бизнес:Подходит для стандартных двустворчатых-служебных дверей благодаря вложенному кольцу, что позволяет избежать изменений конструкции стены во время загрузки-внутри.
Транспортные терминалы:Устанавливается в залах вылета аэропортов и железнодорожных узлах с высокими-потолками при строгом соблюдении требований общественной безопасности и пожарной безопасности.
Структурный анализ преимуществ
Самоцентрирующийся-гравитационный замок
Коническая геометрия центральной мачты направляет каждое опускающееся кольцо в геометрический центр, исключая эксцентричное распределение нагрузки.
Распределенный сдвиг ветра
Штабелируемая кольцевая конструкция распределяет боковую силу ветра между несколькими взаимосвязанными узлами воротника по всей высоте мачты.
Независимая замена уровня
Отдельные ответвительные кольца в случае повреждения можно снять и заменить независимо, что позволяет избежать необходимости ломать всю сварную половину сечения.
Материалы и производственные стандарты
Первичная структура:Внешнее и внутреннее покрытие из углеродистой стали, оцинкованной горячим-погружением, предотвращает образование ржавчины в прибрежных районах с высокой-влажностью или в заснеженных условиях.
Строительство филиала:Сердечники из-высокопрочной оцинкованной стальной проволоки, обернутые иглами из-огнестойкого ПВХ, отлитыми из литьевых штампов с ЧПУ.
Крепежи и соединители:Болты из высокопрочной-стали класса 8,8 с антикоррозионной-поверхностной обработкой Dacromet.
Жгут проводов:Огнестойкая-медная проводка заключена в морозостойкую-резиновую оболочку, рассчитанную на температуру до -30 градусов без растрескивания оболочки.
Интеграция освещения и декораций
Интеграция светодиодной листвы:Заводские-плетеные-широкоугольные светодиодные гирлянды встраиваются непосредственно в кончики ветвей, что сокращает трудозатраты на-обмотку на месте на 80 %.
Возможность картографирования пикселей:Адресные светодиодные узлы DMX512 RGB интегрированы для синхронизированных световых шоу медиафасада и динамического визуального программирования.
Вместимость украшения:Усиленные опорные конструкции ветвей-выдерживают до 1,5 кг подвесных декоративных подвесок на погонный метр.
Варианты цветовой температуры:Теплый белый (2700K), холодный белый (6000K), полноцветный RGB и пользовательский цвет листвы Pantone-, соответствующий статическим цветам.
Рабочий процесс установки и сборки на месте
Этап 1: Выравнивание фундамента:Расположите толстую-стальную опорную раму на плоской поверхности; выровнять с помощью регулировочных ножок с резьбой и проверки спиртовым уровнем.
Этап 2: Монтаж мачты:Последовательно прикрепите болтами вертикальные стальные секции мачты к фланцу основания с помощью динамометрического ключа, откалиброванного на указанные пределы натяжения.
Этап 3: Наложение колец:Поднимите ярус основания с помощью механической лебедки или подъемной манжеты крана, продвиньте его по мачте и опустите на гравитационные-фиксирующие штифты. Повторите вверх.
Этап 4: Подключение электрической шины:Подключите водонепроницаемые быстроразъемные-разъемы каждого уровня к вертикальной основной магистральной линии; выполнить испытания на целостность и нагрузку цепи.
Параметры настройки
Размерное масштабирование
Настраиваемые приращения высоты (7,5 м, 11 м) и не-стандартные размеры основания для соответствия ограниченным архитектурным планам этажей.
Дополнения к структурному проектированию
Индивидуальные пакеты расчета и сертификации балласта, проштампованные инженерами-строителями для конкретных местных ветровых и сейсмических норм.
Вариации плотности листвы
Регулируемое количество игл на ветку (от 120 до 220 насадок на ветку длиной 50 см) для более плотной визуальной непрозрачности.
Интеграция корпоративного брендинга
Изготовленные на заказ структурные вершины, встроенные панели с логотипом на светодиодной матрице и фирменные полосы Pantone,-соответствующие цветам листвы.
Оптимизация упаковки и транспортировки
Вложенные поддоны:Ответвительные кольца штабелируются вертикально в транспортных клетках из стали экспортного-класса, что позволяет сократить объем кубатуры на 55 % по сравнению с жесткими конусами.
Барьерная защита от влаги-:Отдельные ярусы обернуты промышленной стретч-пленкой и влагонепроницаемыми мешками для предотвращения коррозии во время морских перевозок.
Оптимизация контейнера:Стандартный 40-футовый контейнер High Cube вмещает до трех полных 9-метровых деревьев в сборе, включая рамы и балласты.
Маркировка компонентов:Идентификационные бирки из нержавеющей стали,-вырезанные лазером, прикрепляются к каждому структурному кольцу и сегменту жгута в соответствии с инженерными схемами по прибытии.
Часто задаваемые вопросы
Вопрос: Какое оборудование необходимо для сборки 12-метровой штабелируемой елки?
A: Для подъема колец верхнего яруса на центральную мачту требуется электрическая или ручная цепная таль, установленная на временной козловой платформе или автокране. На-строительной площадке не требуется никакого тяжелого сварочного или режущего оборудования.
Вопрос: Как система справляется с высокими ветровыми нагрузками на открытых площадях?
О: Конструкционная конструкция включает расчетные-балластные плиты собственного веса, размещенные на опорных опорах, а также высоко-толстые стальные стенки, проверенные на устойчивость к сдвигу ветра до 24 м/с.
Вопрос: Устойчивы ли электрические соединения к атмосферным воздействиям-при длительной эксплуатации в зимнее время?
О. Все жгуты распределения питания, вилки и светодиодные узлы оснащены водонепроницаемыми разъемами с винтовым замком класса IP65-, предназначенными для предотвращения проникновения влаги во время дождя и снежной бури.
Вопрос: Можно ли заказать сменные кольца, если секция повреждена во время транспортировки?
А: Да. Поскольку каждый уровень изготавливается с учетом модульных допусков взаимозаменяемости, точные сменные кольца можно заказать -с учетом серийного номера,-вырезанного лазером на базовой раме.
Вопрос: Какие сертификаты пожарной безопасности сопровождают материалы из листвы?
Ответ: Материалы для листвы из ПВХ и полиэтилена соответствуют стандартам огнестойкости NFPA 701 и DIN 4102-B1, а протоколы испытаний доступны для получения разрешений местных муниципалитетов.
