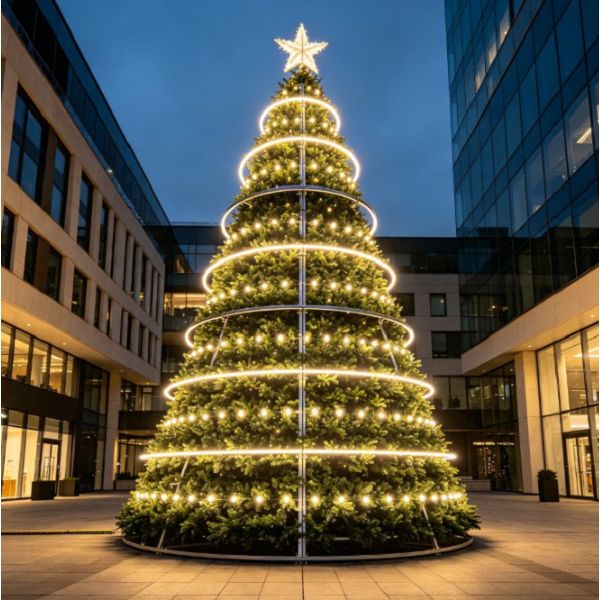

Модульные стальные конструкции, интегрированные с системами светодиодного освещения коммерческого-класса, выдерживают суровые зимние погодные условия и обеспечивают максимальное визуальное воздействие на муниципальных площадях и коммерческих комплексах.
Основные функции
Модульная сборка:Сегментированные болтовые-кольцевые рамы исключают сварку на месте и позволяют быстро вертикальный монтаж с использованием стандартного строительного подъемного оборудования.
Сопротивление ветра:Специально спроектированный несущий-несущий сердечник распределяет боковые ураганные силы по широкой много-анкерной опорной решетке.
Всепогодное-освещение:Индивидуально заменяемые светодиодные гирлянды обеспечивают высокий-световой поток и равномерную цветопередачу при широких углах обзора.
Скрытая маршрутизация:Специальные внутренние каналы защищают линии электропередачи от механического трения, накопления льда и разрушения под воздействием ультрафиолета.
Структурная архитектура
Центральная мачтовая колонна
Бесшовные стальные трубы с толстыми стенками-, обеспечивающие основную прочность на вертикальное сжатие и жесткую устойчивость к скручиванию.
Многоуровневые опорные кольца
Прецизионный лазер-вырезает горизонтальные кольцевые фермы, прикрепленные болтами через фиксированные вертикальные интервалы, чтобы сформировать конический силуэт.
Диагональная распорка
Стойкий к растяжению-стальной трос и жесткие стойки стоек поглощают динамические нагрузки, передаваемые от приземного ветра.
Балластный фундамент
Опорные плиты для тяжелых условий эксплуатации- крепятся с помощью химических средств или дюбелей непосредственно к бетонным фундаментным подушкам.
Технические характеристики
|
Параметр |
Детали спецификации |
|
Диапазон высоты |
8 m – 30 m |
|
Базовый след |
Диаметр 4 м – 12 м |
|
Сопротивление Ветру |
До 30 м/с |
|
Входное напряжение |
220V / 380V |
|
Напряжение ветки |
24 В постоянного тока |
|
Входной рейтинг |
IP67 |
Сценарии применения
Муниципальные площади:Служит центральными сезонными ориентирами для пешеходных зон в центре города и площадей.
Коммерческие комплексы:Устанавливается на открытых парковках и в центральных дворах для увеличения пешеходного потока розничной торговли во время зимних праздников.
Тематические парки и курорты:Обеспечение масштабных-визуальных точек для вечерних праздничных световых шоу и сезонных мероприятий для посетителей.
Корпоративные кампусы:Демонстрация взаимодействия с организационным сообществом у главных входов и на площадях кампуса.
Стандарты материалов
Основной кадр
Конструкционная углеродистая сталь Q235B и Q355B сертифицирована на ударную вязкость при низких-температурах.
Защита от коррозии
Горячее-оцинкованное покрытие в соответствии со стандартом ISO 1461 с последующим электростатическим нанесением полиэфирного порошкового покрытия для наружных работ.
Иглы для листвы
Огнестойкие-композитные материалы из ПВХ и полиэтилена, соответствующие стандартам UL94 V-0, с УФ-стабилизированной окраской.
Крепежи
Болты из высокопрочной-стали классов 8.8 и 10.9, обработанные антикоррозионным-покрытием Dacromet.
Освещение и освещение
Диодная технология:Светодиоды SMD, заключенные в-поликарбонатные, ударопрочные-лампы из поликарбоната.
Архитектура управления:Интеграция протокола DMX512, поддерживающая синхронизированное динамическое изменение цвета, отслеживание шаблонов и удаленное планирование.
Защита от проникновения:Полностью герметичные водонепроницаемые разъемы и драйверы класса IP67 для непрерывной работы под дождем и снегом.
Плотность листвы:Насадки из-многоразветвленного-ПВХ с большим количеством ответвлений предназначены для скрытия внутреннего стального каркаса и максимального увеличения дневного объема.
Процедура установки
Разместите и закрепите узел центрального опорного кольца на сертифицированном бетонном фундаменте с помощью динамометрических ключей.
Последовательно с помощью крана возведите центральные секции мачты, закрепляя кольца промежуточных ярусов на заданных интервалах по высоте.
Установите тросы диагональной устойчивости и натяните их с указанными значениями крутящего момента.
Прикрепите предварительно-панели ветвей листвы наружу от нижнего яруса вверх к креплению на вершине звезды.
Подключите основные распределительные коробки, проверьте целостность управляющего сигнала DMX и выполните финальную-проверку освещения всухую.
Упаковка и логистика
Стальная комплектация
Компоненты конструкции-маркированы цветом, упакованы в пакеты и закреплены прочными-стальными ремнями.
Упаковка листвы
Сжатые листовые панели упакованы в толстые -влаго- тканые полипропиленовые мешки, устойчивые к влаге.
Меры предосторожности при освещении
Отдельные наборы светодиодных цепочек намотаны на пластиковые катушки и заключены в амортизирующую пузырчатую пленку,-поглощающую удары, внутри гофрированных картонных коробок.
Аппаратное сдерживание
Гайки, болты и соединительные кронштейны рассортированы по размерам и запечатаны в прочных ящиках для инструментов из-оцинкованной стали.
Параметры настройки
Масштабирование высоты:Индивидуальные расчеты и изготовление конструкций для не-стандартных высот более 30 метров.
Цветовые палитры:Индивидуальная цветовая температура светодиодов (теплый белый, холодный белый, RGBW) и индивидуальное соответствие Pantone листвы.
Структурный брендинг:Нестандартная геометрия вершины звезды, встроенные монтажные пластины с логотипом и точки-опор для тяжелых украшений.
Электрическое профилирование:Адаптация к региональным стандартам напряжения (110 В, 220 В, 415 В) и требованиям соответствия местным электротехническим нормам.
Производство и контроль качества
Тестирование сырья:Ультразвуковой контроль толщины и проверка прочности на разрыв проводятся для каждой поступающей партии конструкционной стали.
Точность изготовления:Лазерная резка с ЧПУ и роботизированная газовая-дуговая сварка металла обеспечивают допуск на размеры в пределах 1 миллиметра для модульных соединений.
Проверка гальванизации:Контроль температуры погружной ванны и магнитные измерители толщины сухой-пленки, проверяющие равномерность покрытия слоя цинка.
Электрический ожог-В:72-часовое непрерывное эксплуатационное стресс-тестирование всех светодиодных цепочек и блоков питания перед окончательной упаковкой.
Часто задаваемые вопросы
Вопрос: Какие требования к фундаменту необходимы для установки?
A: Затвердевшая железобетонная плита или изолированные бетонные опоры, предназначенные для выдерживания опрокидывающих моментов и подъемных сил, указанных в пакете технических предложений.
Вопрос: Сколько времени занимает-сборка на месте?
Ответ: Для стандартной 15-метровой конструкции обычно требуется опытная бригада механиков из 4 человек, работающая с одним мобильным краном в течение 3–4 дней.
Вопрос: Может ли конструкция оставаться на открытом воздухе-круглый год?
О: Конструктивный каркас и горячеоцинкованное-покрытие спроектированы для постоянного использования на открытом воздухе, однако в не-зимние месяцы рекомендуется сезонный демонтаж листвы и освещения, чтобы максимально продлить срок службы.
Вопрос: Какие запасные части включены в поставку?
О: Каждая поставка включает в себя 3-процентный излишек сегментов светодиодной ленты, комплекты запасных креплений и комплекты-коррозионностойкой-подкраски краски.
